OPAX MC-136 Metal Kablolu Manyetik Kontak | Kapı Sensörü, Pencere Sensörü ve Kepenk Sensörü
NC Çalışma • Metal Gövde • Korumalı / Zırhlı Kablo • Yüzeye Monte, Vidalı Kurulum • Kapı, Pencere, Kepenk ve Garaj Kapısı Uygulamaları
OPAX MC-136 , kapı, pencere, kepenk, garaj kapısı, depo kapısı ve benzeri açılır-kapanır yüzeylerin açık / kapalı durumunu kablolu olarak izlemek için tasarlanmış metal gövdeli bir kablolu manyetik kontak tır. Ürün; projeye göre kapı sensörü , pencere sensörü , kapı pencere sensörü , kepenk sensörü veya garaj kapısı sensörü olarak değerlendirilebilir. Sabit kısma monte edilen kablolu sensör gövdesi ile hareketli kısma monte edilen mıknatısın birbirinden uzaklaşmasını algılayarak alarm paneli, bina otomasyonu veya uygun kontrol sistemine kuru kontak bilgisi iletir. Metal gövdesi ve korumalı kablo yapısı sayesinde standart plastik kontaklardan daha mekanik odaklı uygulamalarda tercih edilebilen bir metal manyetik kontak çözümüdür.
Manyetik kontaklar, hırsız alarm sistemlerinde kapı ve pencerelerin durumunu izlemek için kullanılan en temel ve en güvenilir algılama elemanlarından biridir. MC-136 bu prensibi daha dayanıklı bir metal gövde, geniş montaj yüzeyi ve kabloyu fiziksel etkilerden koruyan spiral metal koruma ile birleştirir. Bu nedenle yalnızca standart ev kapılarında değil; metal kapılar, endüstriyel kapılar, kepenkler, panjurlar, depo kapıları, garaj kapıları, servis kapıları, teknik hacim kapıları ve benzeri uygulamalarda da tercih edilebilir.
Ürün NC (Normalde Kapalı) çalışma mantığına göre kullanılmaktadır. Kapı veya pencere kapalı durumdayken mıknatıs sensörün algılama alanındadır ve alarm zonu normal durumda tutulur. Kapı, pencere, kepenk veya diğer hareketli yüzey açıldığında mıknatıs sensörden uzaklaşır; kontak durumu değişir ve bağlı olduğu alarm paneli ya da kontrol sistemi bu değişimi algılar. Alarm sisteminin programına göre siren çalıştırılabilir, mobil bildirim oluşturulabilir, alarm haber alma merkezine olay iletilebilir veya yalnızca açık/kapalı durum bilgisi izlenebilir.
MC-136 bir hareket dedektörü değildir; ortamda insan hareketi aramaz. Doğrudan kapının, pencerenin veya mekanik yüzeyin pozisyonunu izler. Bu özellik, hangi açıklığın açıldığının zon bazında net olarak görülebilmesini ve olayın doğrudan ilgili kapı/pencere üzerinden değerlendirilmesini sağlar. Kablolu yapısı sayesinde pil değiştirme gerektirmez ve uygun alarm paneliyle 7/24 sürekli izleme altyapısına dahil edilebilir.
OPAX MC-136 yalnızca tek bir uygulama adıyla sınırlı değildir. Alarm sektöründe aynı çalışma prensibine sahip ürünler kapı sensörü , pencere sensörü , kapı ve pencere sensörü , kablolu manyetik kontak veya metal manyetik kontak olarak aranabilir. MC-136'nın çalışma mantığı bu kullanım terimlerinin tamamıyla örtüşür: sabit kasadaki kablolu sensör, hareketli kanattaki mıknatısı izler; iki parça ayrıldığında NC kontak durumu değişir.
Bir kablolu kapı sensörü olarak kullanıldığında giriş kapısı, metal kapı, servis kapısı, depo kapısı veya teknik oda kapısının açılmasını takip eder. Bir kablolu pencere sensörü olarak kullanıldığında pencere kanadının açılmasını alarm veya otomasyon sistemine bildirir. Bu nedenle “ kapı pencere sensörü ” arayan kullanıcılar için de aynı temel ihtiyaca cevap verir.
Kepenk ve garaj uygulamalarında ise ürün bir kepenk sensörü veya garaj kapısı sensörü görevi görür. NC çalışma prensibi nedeniyle aynı zamanda NC manyetik kontak , alarm sistemlerinde kullanıldığında alarm kapı sensörü ve kapının açılmasını algıladığı için kapı açılma sensörü olarak da tanımlanabilir. Bu terimler farklı arama alışkanlıklarını ifade etse de ürünün temel görevi aynıdır: açılır yüzeyin konum değişimini kablolu olarak algılamak.
NC Çalışma
Alarm sistemleri için uygun, kapalı konumda normal zon mantığıyla çalışan kablolu yapı.
Yüzeye Monte, Vidalı
Sensör ve mıknatıs gövdeleri yüzeye sabitlenerek hizalı şekilde monte edilir.
Korumalı Kablo
Metal spiral koruma, kapı ve kepenk çevresindeki kablo bölümünü mekanik etkilere karşı korumaya yardımcı olur.
Geniş Kullanım Alanı
Ev, ofis, mağaza, otel, depo, fabrika, garaj, kepenk ve bina otomasyonu uygulamaları.
MC-136 iki ana parçadan oluşur: kablolu sensör gövdesi ve mıknatıslı karşılık parçası . Kablolu sensör gövdesi içinde manyetik alana duyarlı reed kontak bulunur. Karşı parçadaki mıknatıs sensöre yeterince yakınken reed kontak belirli elektriksel durumda kalır. Hareketli yüzey açılıp mıknatıs sensörden uzaklaştığında manyetik alan azalır ve reed kontağın durumu değişir. Alarm panelinin zon girişi bu değişikliği açık kapı/pencere olayı olarak değerlendirir.
NC alarm uygulamasında amaç, güvenli konumda devrenin normal olarak kapalı izlenmesidir. Böylece kapı veya pencerenin açılmasıyla birlikte devre durumunun değişmesi alarm paneli tarafından görülebilir. Profesyonel alarm sistemlerinde zon sonlandırma direnci (EOL/DEOL) kullanılıyorsa bağlantı, ilgili alarm panelinin teknik şemasına göre yapılmalıdır. MC-136 bir alarm panelinin yerine geçmez; sensör, panelin kablolu zon girişine bağlanan saha elemanıdır.
Montaj mantığı çok önemlidir: Korumalı kablo çıkan sensör gövdesi mümkün olduğunca sabit yüzeye ; mıknatıslı parça ise açılır / hareketli yüzeye monte edilir. Kapı, pencere veya kepenk açıldığında iki parça birbirinden uzaklaşmalı ve kontak durumu değişmelidir.
| Özellik | Açıklama |
|---|---|
| Model | OPAX MC-136 |
| Ürün Tipi | Metal kablolu manyetik kontak / kapı, pencere ve kepenk sensörü |
| Kontak Çalışması | NC (Normalde Kapalı) |
| Algılama / Çalışma Aralığı | Yaklaşık 40–60 mm; montaj yönü, metal yüzey, hizalama ve uygulamaya göre değişebilir. |
| Gövde Malzemesi | Metal çinko alaşım gövde |
| Reed Anahtar | Manyetik reed switch yapısı |
| Kurulum | Yüzeye monte, vidalı |

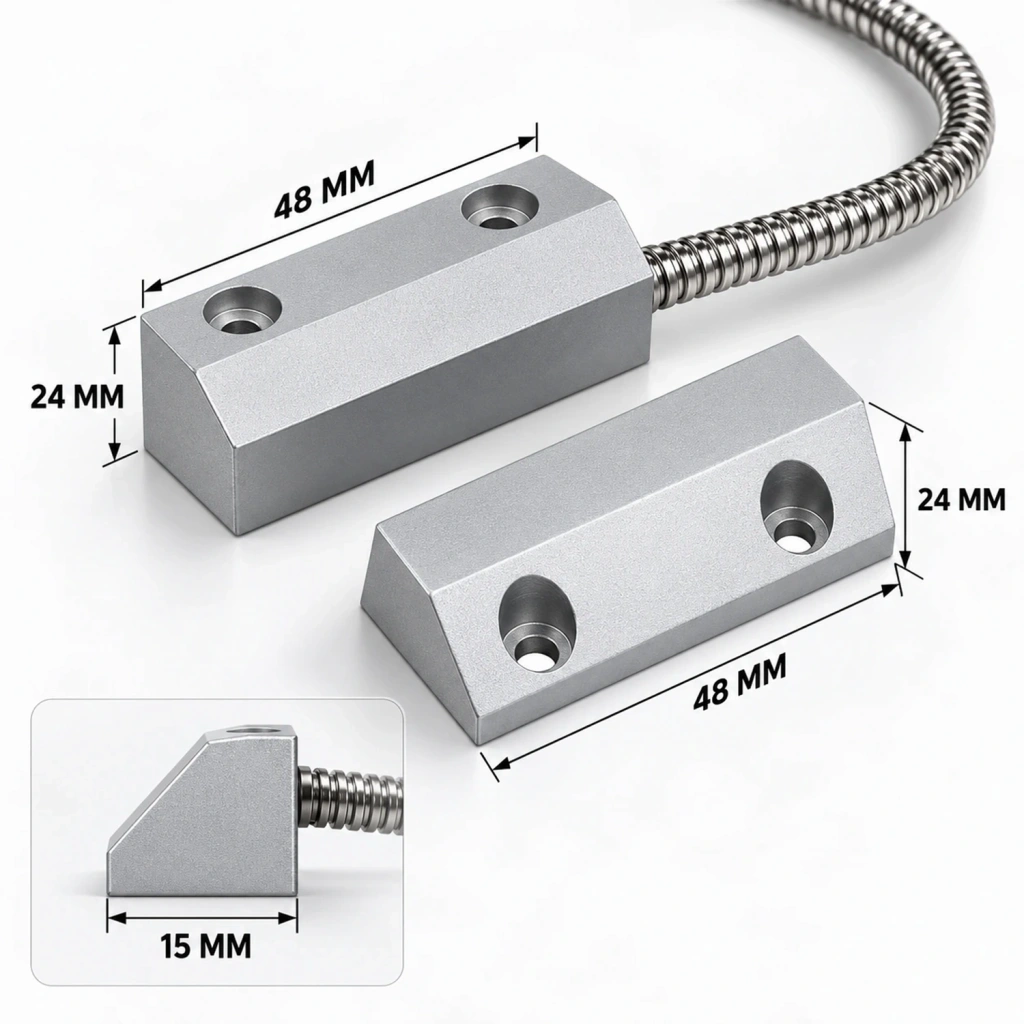

| Nominal Gövde Ölçüsü | Yaklaşık 48 × 24,2 × 15 mm. Bazı üretim / teknik tablolarda yuvarlanmış olarak 49 × 25 × 15 mm verilebilir. |
| Montaj Delik Merkez Aralığı | Yaklaşık 30 mm |
| Havşa / Delik Ölçüsü | Teknik çizimde yaklaşık Ø8,1 mm dış havşa / Ø4,1 mm iç delik |
| Bağlantı Kablosu | Yaklaşık 550 mm kablo ucu; uygulama bağlantısı alarm paneli / kontrol cihazına göre yapılır. |
| Kablo Kesiti | 22 AWG sınıfı bağlantı kablosu olarak belirtilmektedir. |

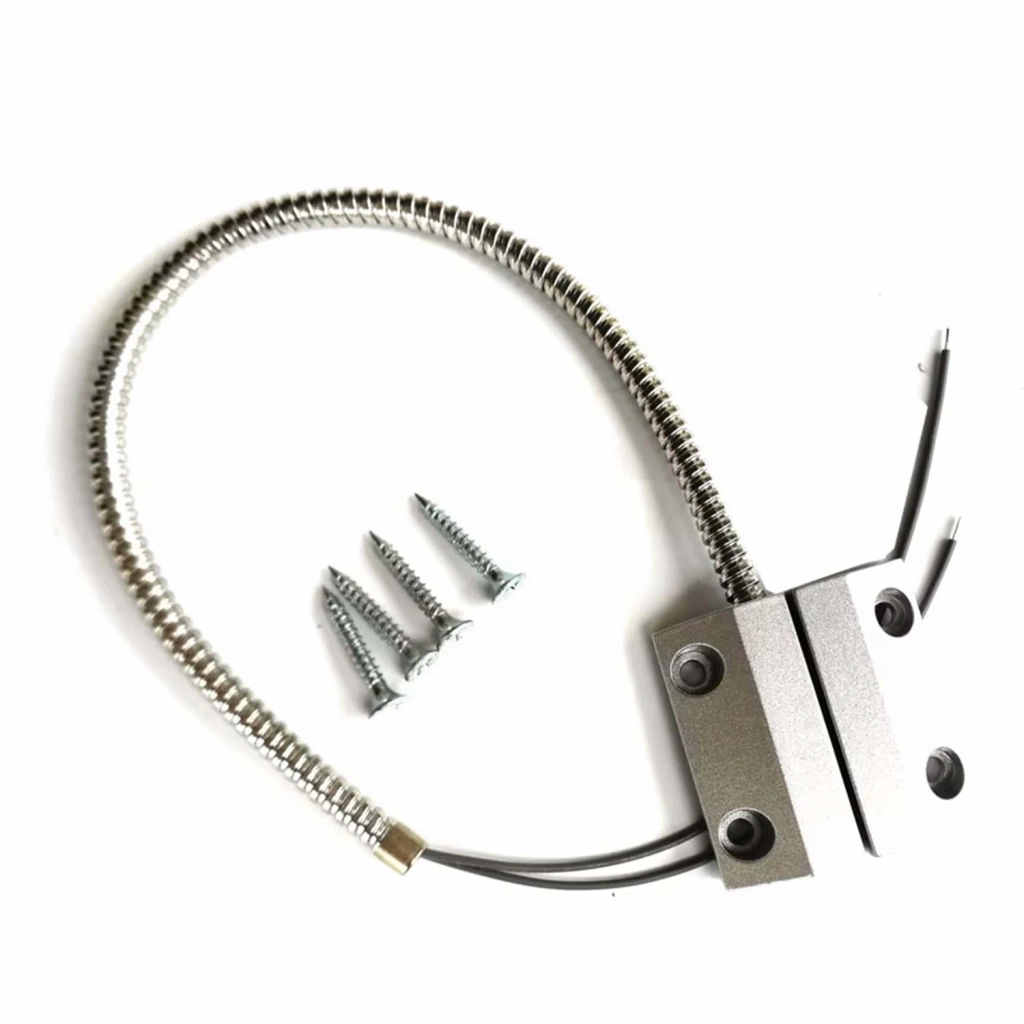

| Metal Spiral Koruma | Paslanmaz çelik koruyucu spiral; üretim revizyonuna göre yaklaşık 360–380 mm sınıfında. |
| Renk | Metal / gümüş gri |
| Bağlantı Türü | Kablolu, kuru kontak zon bağlantısı |

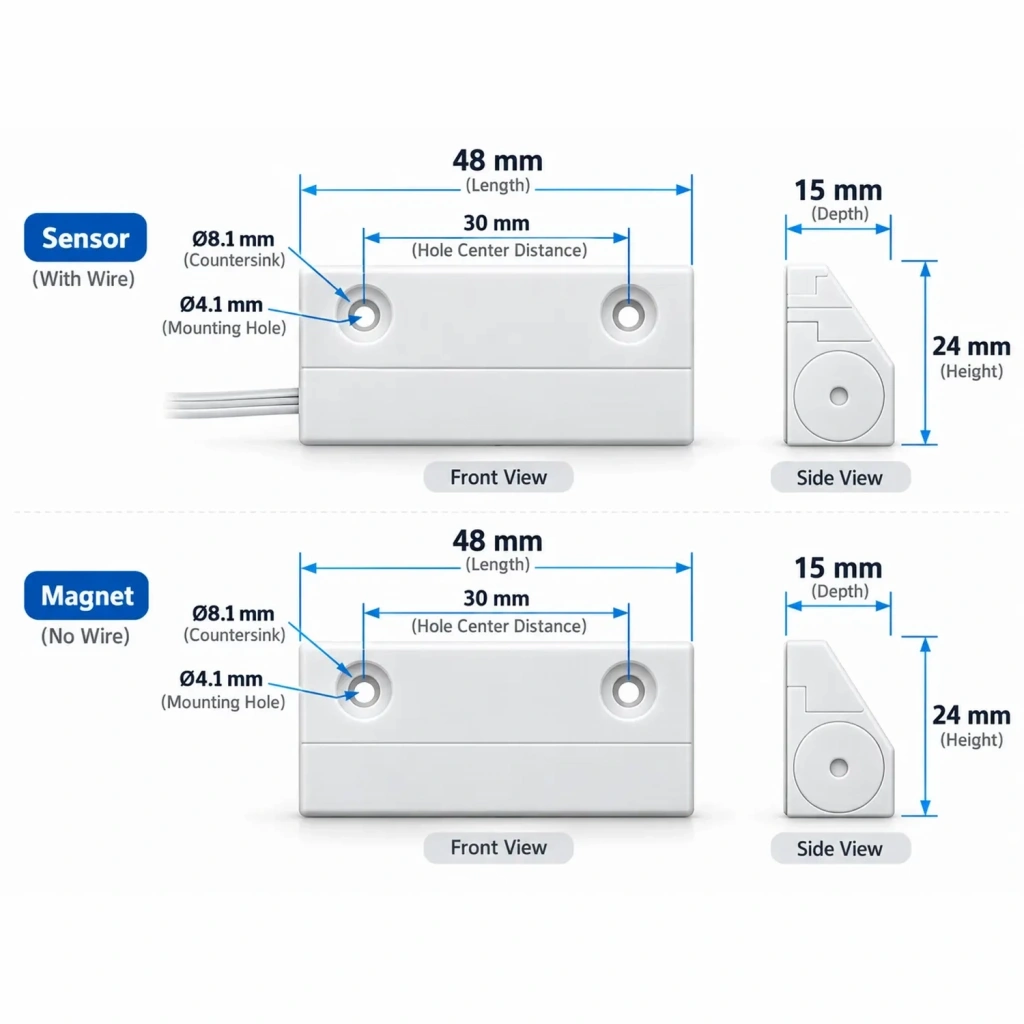

Ölçü notu: Teknik çizimde gövde yaklaşık 48 × 24,2 × 15 mm görünmektedir. Tedarikçi tablolarında 49 × 25 × 15 mm gibi yuvarlanmış değerler bulunabildiğinden, özel mekanik proje, CNC delik şablonu veya milimetrik tolerans gerektiren uygulamalarda montajdan önce fiziksel ürün üzerinden ölçü doğrulaması yapılması önerilir.

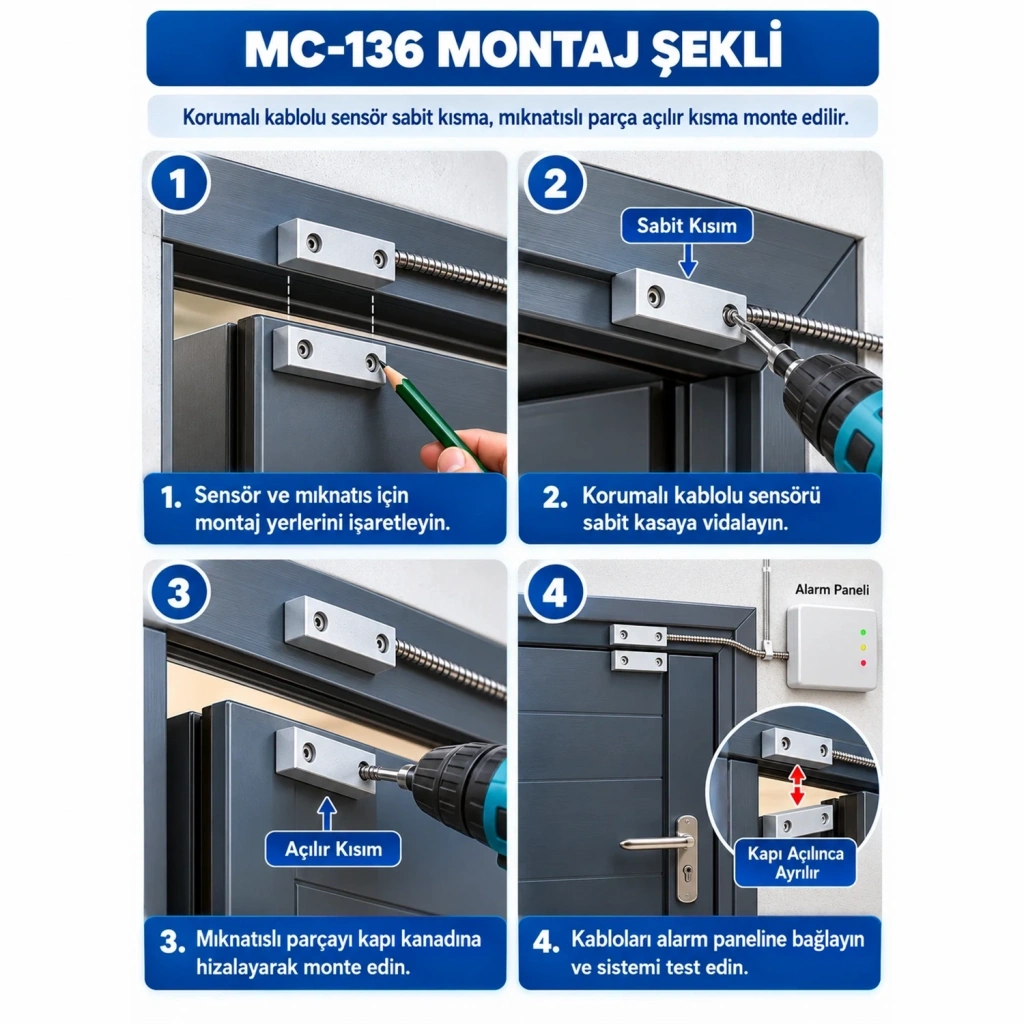

MC-136 yüzeye monte edilen ve vidalarla sabitlenen bir metal manyetik kontak ve kablolu kapı sensörü dür. Montaj öncesinde kapı, pencere veya kepengin tamamen kapalı konumu belirlenmeli; sensör ile mıknatısın birbirine karşılık geldiği nokta işaretlenmelidir. İki parça kapalı konumda algılama mesafesinin içinde kalmalı, fakat mekanik hareket sırasında birbirine çarpmamalıdır.

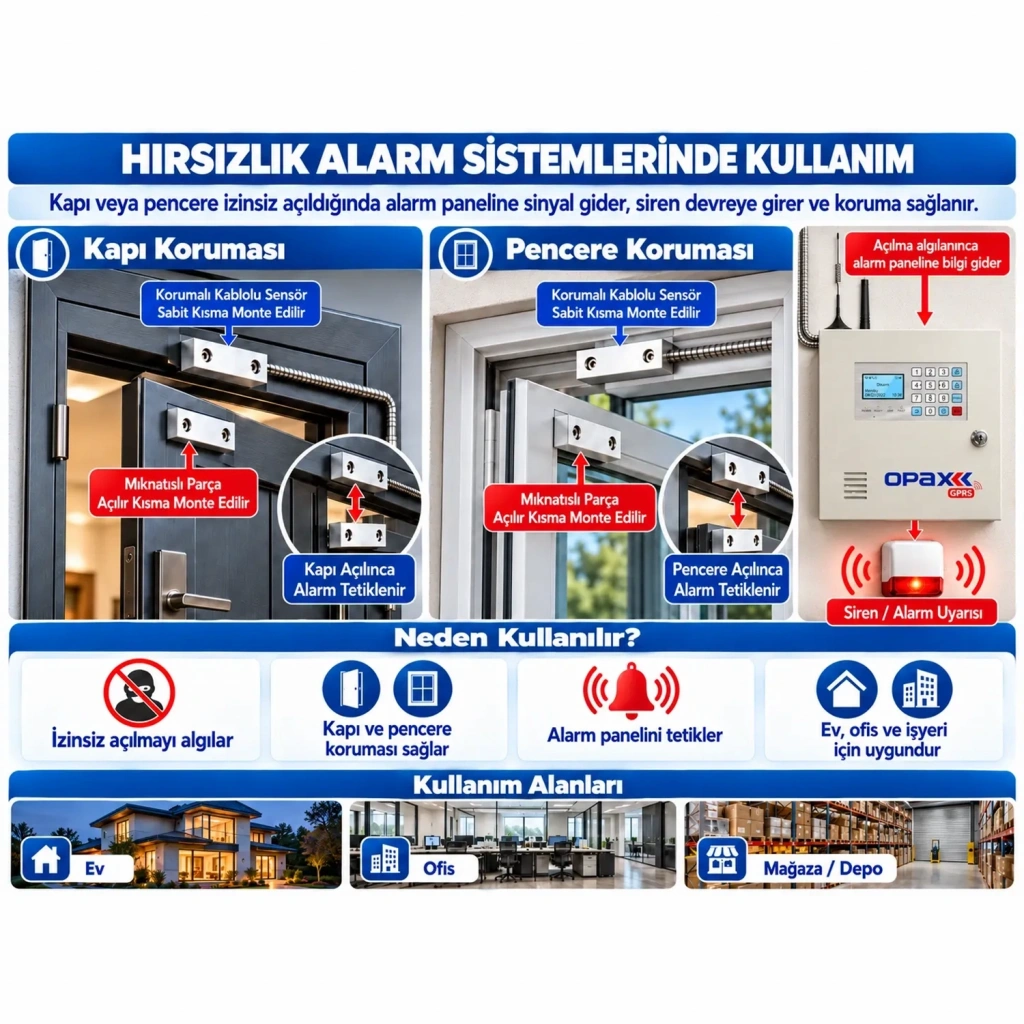

MC-136'nın en yaygın kullanım senaryolarından biri hırsız alarm sistemleridir. Bu uygulamada ürün bir alarm kapı sensörü , kapı sensörü veya pencere sensörü olarak görev yapar. Kapı veya pencere kapalıyken sensör ve mıknatıs birbiriyle hizalıdır. Alarm sistemi kurulu durumdayken kapı ya da pencere izinsiz açılırsa mıknatıs sensörden uzaklaşır ve zon durumu değişir. Panelin programına bağlı olarak gecikmeli giriş, anlık alarm, 24 saat zon, çevre güvenliği zonu veya benzeri fonksiyonlar kullanılabilir.
Bu yöntem özellikle dış kapılar, mağaza girişleri, depo kapıları, arşiv odaları, teknik odalar, server odaları, çelik kapılar, garaj girişleri ve kontrollü alanlarda etkilidir. Bu kablolu manyetik kontak , PIR hareket dedektöründen farklı olarak kişinin içeri girmesini beklemeden kapının fiziksel olarak açıldığı anda olay üretebilir. Bu nedenle çevresel güvenliğin ilk katmanı olarak önemli bir rol oynar.
Metal gövde ve zırhlı kablo yaklaşımı, özellikle kepenk ve garaj kapısı gibi darbe, sürtünme ve mekanik hareket ihtimalinin daha yüksek olduğu noktalarda standart ince plastik kontaklara göre daha uygun bir mekanik yapı sunabilir. Bununla birlikte montaj yüzeyinin metal olması manyetik alanı etkileyebileceği için gerçek açma mesafesi sahada mutlaka test edilmelidir.
Villa, müstakil ev, apartman dairesi ve rezidanslarda giriş kapıları, teras kapıları, balkon kapıları ve uygun pencere kanatlarının açılma bilgisini izlemek için kullanılabilir. Kullanıcı evden ayrıldığında alarm sistemi devredeyse kapı veya pencerenin açılması panel tarafından alarm olayı olarak değerlendirilebilir. Evde bulunulan senaryolarda ise dış çevre kapı ve pencereleri aktif tutup iç mekân hareket dedektörlerini farklı modda kullanmak mümkündür; bunun nasıl programlanacağı kullanılan alarm paneline bağlıdır.
Mağaza kepenkleri gece kapatıldığında MC-136, bir kepenk sensörü olarak kepengin açılma girişimini algılamak için kullanılabilir. Korumalı kablolu sensör sabit zemine veya uygun sabit çerçeveye, mıknatıs ise kepengin hareketli alt bölümüne monte edilir. Kepenk yukarı doğru hareket ettiğinde mıknatıs sensörden ayrılır. Böylece işyeri alarm sistemi kepenk açılmasını ayrı bir zon olarak izleyebilir. Aynı prensip vitrin servis kapıları, arka depo girişleri ve yükleme alanlarında da uygulanabilir.
Seksiyonel garaj kapıları, motorlu kepenkler ve bazı endüstriyel garaj kapılarında garaj kapısı sensörü olarak kullanılan MC-136 gibi metal kontaklar, standart küçük manyetik kontakların montaj toleransı yetersiz kalabilir. Geniş çalışma aralığına sahip metal kontaklar, kapının kapalı konumunu izlemek için avantaj sağlayabilir. Sensör sabit zeminde veya sabit ray/çerçevede, mıknatıs hareketli kapı üzerinde konumlandırılır. Kapı yükseldiğinde veya yana hareket ettiğinde iki parça ayrılır ve kontrol sistemi kapının açık olduğunu görür.
MC-136 yalnızca hırsız alarmı amacıyla kullanılmak zorunda değildir. Uygun bir kontrol rölesi, klima otomasyon girişi, fan-coil kontrolörü, oda kontrol ünitesi veya BMS ile birlikte kullanıldığında pencerenin açık/kapalı bilgisi enerji yönetiminde değerlendirilebilir. Özellikle otel odalarında sık görülen bir problem, misafirin pencereyi açık bırakırken klimayı veya ısıtma sistemini çalıştırmaya devam etmesidir. Bu durumda iklimlendirme sistemi dış ortamı soğutmaya veya ısıtmaya çalışır ve gereksiz enerji tüketimi oluşur.
MC-136 bir kablolu pencere sensörü olarak pencere kasasına ve açılır kanada doğru şekilde monte edildiğinde, pencerenin açılması kuru kontak bilgisi üretir. Bu bilgi doğrudan klimanın uygun kuru kontak girişine, oda otomasyon sistemine, fan-coil termostatına veya araya konulan uygun kontrol rölesine bağlanabilir. Kontrol mantığı, pencere açıkken soğutma/ısıtmayı devre dışı bırakacak şekilde tasarlanır. Pencere tekrar kapandığında sistem, proje mantığına göre belirlenen gecikme veya izin koşulları sonrasında yeniden çalışabilir.
Bu senaryo otellerin yanı sıra apart oteller, öğrenci yurtları, rezidanslar, ofisler, toplantı odaları, kiralık tatil evleri ve merkezi oda otomasyonu kullanılan yapılarda enerji verimliliğini desteklemek amacıyla uygulanabilir. Burada MC-136 yalnızca pencerenin durumunu bildirir; klimayı doğrudan anahtarlamak yerine, elektriksel değerleri ve üretici talimatlarını karşılayan uygun bir kontrol girişi veya röle üzerinden entegrasyon yapılması gerekir.
MC-136 gibi metal manyetik kontak ve zırhlı kablolu manyetik kontak çözümlerinin avantajı, tek bir uygulama tipine bağlı kalmamalarıdır. Kuru kontak çıkışının sağladığı basit ve evrensel mantık sayesinde çok sayıda alarm, otomasyon ve durum izleme projesine dahil edilebilir. Aşağıdaki kullanım alanları, ürünün çalışma prensibine uygun tipik örneklerdir. Uygulamanın elektriksel ve güvenlik açısından doğru tasarlanması için kullanılacak panel, röle veya otomasyon kontrolörünün giriş özellikleri ayrıca doğrulanmalıdır.
Depolar ve Lojistik Merkezleri
Yükleme kapıları, depo girişleri, metal servis kapıları ve roller shutter açıklıklarının açık/kapalı takibi.
Fabrikalar
Üretim alanlarına açılan kapılar, teknik hacimler, bakım odaları ve kontrollü geçiş noktalarının izlenmesi.
AVM ve Perakende
Mağaza kepenkleri, personel kapıları, arka depo girişleri ve gece güvenliği zonları.
Sunucu ve Veri Odaları
Fiziksel erişimin izlenmesi gereken teknik oda kapılarında alarm veya erişim kayıt sistemine durum bilgisi sağlama.
Otel ve Konaklama
Pencere/klima enerji senaryoları, teknik oda kapıları, depo kapıları ve personel alanlarının izlenmesi.
Soğuk Hava Depoları
Kapının açık kalıp kalmadığını izleyerek alarm veya otomasyon sistemi üzerinden operatöre uyarı üretme.
Müze ve Arşivler
Yetkisiz açılma takibi gereken arşiv, koleksiyon odası ve servis kapılarında kullanıma uygun senaryolar.
Elektrik / Teknik Odalar
Yetkili personel dışında açılması istenmeyen pano odaları ve teknik hacim kapılarının izlenmesi.
Ofisler
Giriş kapıları, arşiv odaları, yönetici odaları, pencere ve servis alanlarında alarm / otomasyon amacıyla durum izleme.
Yükleme Rampaları
Rampa kapıları ve endüstriyel kapıların kapalı konum teyidini kontrol sistemine iletme.
Terminal ve Ulaşım Yapıları
Servis kapıları, teknik alanlar ve kontrollü geçiş noktalarının açık/kapalı durumlarının izlenmesi.
Akıllı Bina / BMS
Kapı ve pencere durumunun bina otomasyonuna kuru kontak olarak aktarılması ve enerji/güvenlik senaryolarında kullanılması.
Plastik yüzey tipi manyetik kontaklar normal kapı ve pencere uygulamalarında yeterli olabilir. Ancak kepenk, garaj kapısı, endüstriyel metal kapı, yükleme kapısı ve yoğun kullanılan ticari alanlarda kablo ve gövde daha fazla mekanik etkiye maruz kalabilir. Metal gövde, bağlantı elemanlarının daha sağlam sabitlenmesine yardımcı olurken; spiral metal kablo koruması sensörden çıkan kablonun ilk bölümünü sürtünme, darbe ve bükülme gibi mekanik risklere karşı korumaya yardımcı olur.
Geniş çalışma aralığı da büyük kapılar için önemlidir. Küçük pencere kontaklarında sensör ve mıknatısın çok yakın hizalanması gerekebilir. Kepenk ve garaj kapılarında mekanik boşluk, titreşim, ray toleransı ve zemin seviyesi gibi nedenlerle iki parça arasında daha fazla mesafe oluşabilir. MC-136 sınıfındaki geniş aralıklı manyetik kontaklar bu tür montaj koşullarına daha uygundur. Yine de katalogdaki maksimum mesafe, her montaj yüzeyinde garanti edilen değer gibi yorumlanmamalı; metal yüzey ve mıknatısın yönü gerçek sahadaki algılama mesafesini etkileyebilir.
NC manyetik kontak yapısında kullanılan NC (Normalde Kapalı) zon mantığı, klasik kablolu hırsız alarm sistemlerinde yaygın olarak kullanılır. Güvenli durumda devre kapalı izlenir; kapının açılmasıyla kontak açılır. Bu yapı yalnızca açılma olayını algılamakla kalmaz, kullanılan panel ve zon bağlantı şekline bağlı olarak kablo kopması gibi bazı arızaların da zon ihlali olarak görülmesine imkân verebilir. EOL veya DEOL direnç denetimi bulunan profesyonel sistemlerde sabotaj ve alarm durumları daha ayrıntılı ayrıştırılabilir.
Önemli olan, sensörün doğrudan yüksek güçte bir yük anahtarlamak için tasarlanmadığını bilmektir. Alarm zonu, kontrol rölesi veya düşük güçlü kuru kontak girişi gibi uygun devrelerde kullanılmalıdır. Klima, motor, kepenk motoru, aydın
